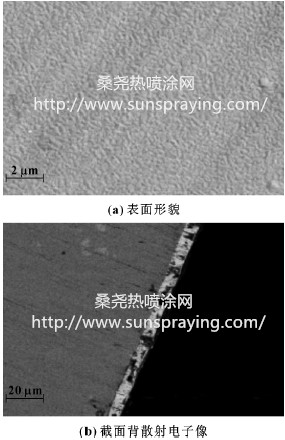

在空间以及超导领域，如超导装置、空间红外探测器，液体火箭发动机燃料泵中的流量阀、各种端面密封、径向密封、滑动和滚动轴承等，其中有很多摩擦部件工作在超低温环境下。Ag基固体自润滑材料具有较好的真空摩擦学性能、良好的导电性和对光的高反射率，其在空间和超导等特殊领域具有较多应用，主要被用于精密运动部件的固体润滑剂、太阳能电池板组件间的互联片和反射镜、超导支撑装置中螺纹的防咬死润滑等。传统的银自润滑材料一般采用电镀的方式，但是电镀所制备的涂层与基底结合性能较差，且对低温下银涂层的性能研究较少。本文作者选用磁控溅射方法在高温合金718 基底上制备了银基自润滑涂层，并对其低温下的摩擦磨损性能进行研究。采用磁控溅射方法在镍基高温合金表面沉积的银基涂层，结晶良好，涂层表面致密，缺陷较少，与基底结合性能良好。在室温25℃时，银基涂层摩擦因数较大，磨损表面呈现犁沟状磨痕及局部焊合，磨损机制主要为磨粒磨损和黏着磨损; 在0℃时，银基涂层摩擦因数与常温接近，磨损量降低，但涂层表层局部出现少量裂纹和孔洞，发生严重磨损，裂纹和孔洞区域润滑失效; 在－50℃时，银基涂层磨痕表面光滑，摩擦因数最低，磨损量最小，此温度下涂层表面生成一层光滑较软的银基润滑膜粘附在硬质摩擦副表面，增加了润滑效果，磨损以轻微黏着磨损为主; 温度继续降低到－100℃时，摩擦副硬度急剧增加，磨痕表面出现犁沟状痕迹，磨损主要以脆性断裂的剥层磨损为主。
本文由桑尧热喷涂网收集整理。本站文章未经允许不得转载；如欲转载请注明出处，北京桑尧科技开发有限公司网址：http://www.sunspraying.com/
|
