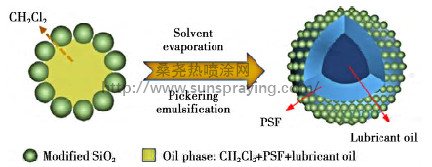

高分子复合材料是由两种或两种以上的聚合物和无机材料经过复合工艺加工而成的多相材料体系，各种材料在性能上能够取长补短并产生协同效应，使得复合材料的综合性能优于单一的材料。此外，核壳结构的纳米粒子因其双功能特性在高分子复合材料中也具有广阔的应用前景。Guo等合成了经MPS修饰的二氧化硅和丙烯酸酯的核壳粒子( MPS-SiO2@ ACＲ) ，并将其用于增强PVC 基体的力学性能。Ｒybak 等将Al2O3@ AlN 核壳粒子添加至环氧树脂中制备出聚合物复合材料，测试结果表明，该复合材料表现出优异的热导性能，相比于纯的环氧树脂，其热导率可提高63%。Liu 等制备了以纳米二氧化硅橡胶核壳纳米颗粒( Nanosilica@ rubber) 作为增强相的环氧树脂复合材料，橡胶外壳与环氧树脂体系相容性较好，提高了二氧化硅在环氧树脂基体中的分散均匀性。同时，纳米颗粒的加入提高了环氧树脂的模量、抗拉强度、冲击强度和断裂韧性。Li 等开展了聚砜@ 二氧化硅( PSF@ SiO2) 核壳微胶囊粒子改性环氧树脂的摩擦磨损性能研究。结果表明，当微胶囊浓度为10%时，相比于纯环氧树脂，微胶囊掺杂的复合材料的摩擦系数和磨损率分别降低44．8%和90．9%。磨损表面的扫描电镜图像(SEM) 显示，微胶囊内部的润滑油在磨损过程中破裂溢出，形成润滑油膜，减少了复合样品与摩擦副的接触，并且微胶囊破裂产生的碎片也会起到自修复作用，降低了材料的摩擦系数和磨损率。
本文由桑尧热喷涂网收集整理。本站文章未经允许不得转载；如欲转载请注明出处，北京桑尧科技开发有限公司网址：http://www.sunspraying.com/
|
