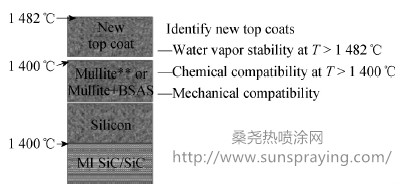

单层结构：在基体表面直接涂覆防护涂层被称作为单层结构。第一代ＥＢＣ中，主要是在ＳｉＣ，Ｓｉ３Ｎ４等结构陶瓷表面采用等离子喷涂技术沉积莫来石涂层。传统的等离子喷涂技术制备出的莫来石涂层存在严重的相稳定性，在快速冷却中产生大量不稳定的无定型相。在使用过程中，温度的过高导致继续转变为稳态的莫来石，收缩导致开裂分层。 双层结构：在基体上涂覆两层的结构体系被称作为双层结构。针对直接喷涂莫来石涂层的单层结构体系中，存在着大量的不稳定相，通过改进等离子喷涂技术并采用ＹＳＺ来稳定莫来石。研究发现Ｙ２Ｏ３的质量分数为６％～８％时，具有最佳的稳定效果。ＹＳＺ具有较高的熔点以及较低的导率，耐水蒸汽腐蚀，低杨氏模量，高硬度等一系列的优点，能够比没有掺杂ＹＳＺ的莫来石结构体系提高使用寿命。在第二代ＥＢＣ中，添加了Ｓｉ作为黏结层，有效地增强了涂层与基体之间的结合，并将第一代面层材料由ＹＳＺ替换为ＢＳＡＳ。ＢＳＡＳ具有较低的弹性模量和热膨胀系数，与莫来石有较好的匹配。焦春荣等在ＳｉＣ陶瓷表面采用等离子喷涂工艺制备了ＢＳＡＳ环境障涂层，该涂层在空气中１２００℃／２００ｈ氧化后，增重０．２４％；在０．１０ＭＰａ、１ ２００℃、体积分数５０％Ｈ２Ｏ和５０％ Ｏ２高温水氧环境中腐蚀１５０ｈ后，涂层失重０．８７ｍｇ／ｃｍ２，涂层表面腐蚀厚度小于１０μｍ，无涂层保护试样失重３．４ｍｇ／ｃｍ２。但是研究发现双层结构体系ＢＳＡＳ涂层无法满足更高的温度并且容易挥发，逐渐的丧失涂层的使用性，为此研究在双层结构上再进行涂覆，来进行保护。梯度结构：基体上进行三层或三层涂覆以上的被称作为梯度结构。在稀土硅酸盐涂层中，构层转变为多层，为Ｓｉ结合层，莫来石或ＢＳＡＳ涂层为中间层，稀土硅酸盐顶层。Ｓｉ层通常用作氧吸收剂防止硅基非氧化物基材的氧化。莫来石或ＢＳＡＳ涂层中间层不仅用作防止液体和高温气体的扩散阻挡层，而且还是热生长二氧化硅与顶层之间反应的预防物质。由于稀土硅酸盐顶层具有熔点高，蒸汽挥发性小，导热系数低的特点，因而起到了热和水蒸气绝缘体的重要作用。
本文由桑尧热喷涂网收集整理。本站文章未经允许不得转载；如欲转载请注明出处，北京桑尧科技开发有限公司网址：http://www.sunspraying.com/
|
